HL-TA清水混凝土長效脫模劑
HL-TA清水混凝土脫模劑又叫做（混凝土長效脫模劑、模板漆、脫模漆以下簡稱脫模劑）該脫模劑涂在模板上，涂膜堅(jiān)硬，光亮。防腐防銹，涂刷一次能脫模4-6次；此外，該漆具有優(yōu)異的附著力、硬度、韌性和耐堿耐磨性能，還解決了鋼模板存放易生銹、混凝土表面有氣泡、混凝土表面易污染、脫模清模困難等難題，有利于提高混凝土表面質(zhì)量，達(dá)到“清水混凝土”效果。成型的混凝土呈仿大理石狀，平整光滑，顏色一致，手感細(xì)膩，有光澤，無污染，并可多次重復(fù)使用，是創(chuàng)優(yōu)質(zhì)工程的材料。

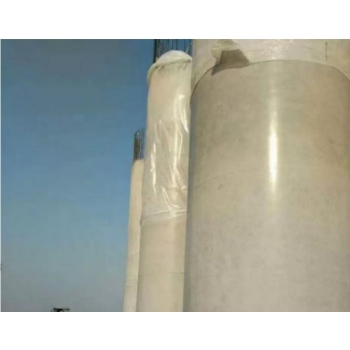

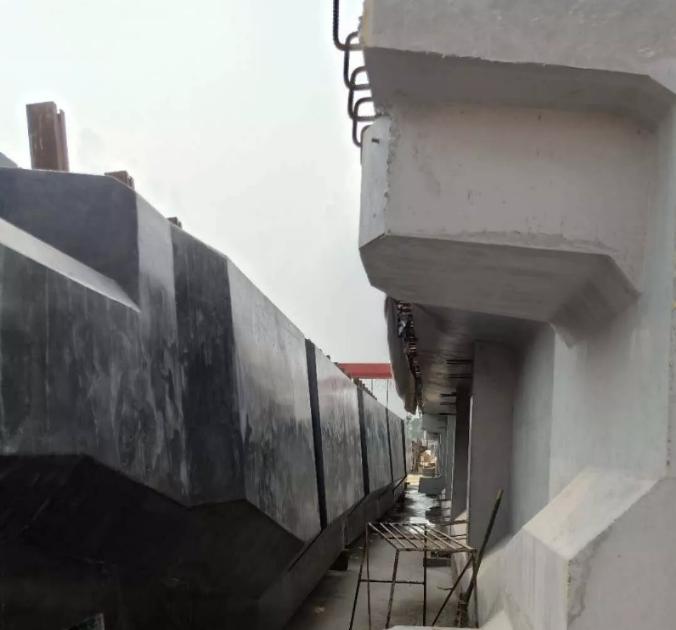

該產(chǎn)品廣泛應(yīng)用于高速鐵路橋梁、公路橋梁、地鐵隧道、水利大壩、文體藝術(shù)館、電廠水塔、裝配式pc構(gòu)件等清水混凝土工程，涂刷于橋梁模板、柱模、墩模、大型鋼模等表面具有良好的脫模性能。是高品質(zhì)橋梁清水混凝土工程必選的脫模劑。
一、特點(diǎn)：
該脫模劑涂膜堅(jiān)硬，光亮豐滿，耐水耐磨，防銹防腐，特別適用于對模板的保護(hù)及混凝土外觀質(zhì)量要求嚴(yán)格的工程，綜合效益好。其特點(diǎn)為：
1、保護(hù)模板，延長模板的使用壽命。該漆具有優(yōu)異的防腐、防銹功能，可確保模板置于室外或陰雨天而不生銹。

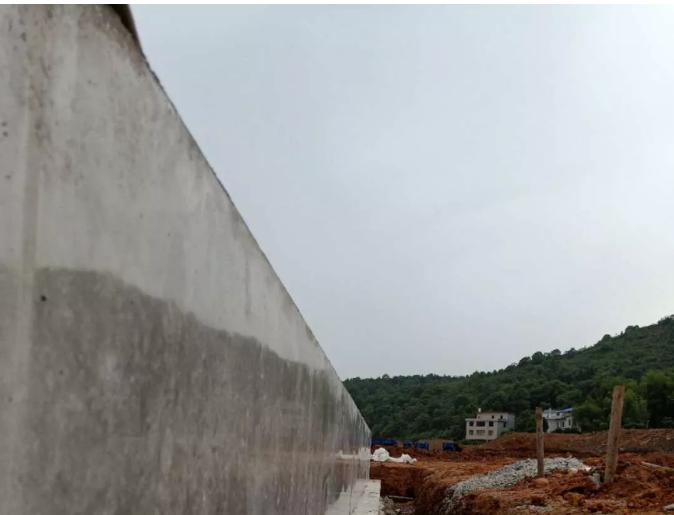

2、有利于提高混凝土外觀質(zhì)量，盡顯混凝土“本色”，達(dá)到“清水混凝土”效果。成型的混凝土呈仿大理石狀，平整光滑，顏色一致，手感細(xì)膩，有光澤，無污染，使混凝土制品外觀質(zhì)量上檔次，是創(chuàng)優(yōu)質(zhì)工程的材料。
3、漆膜表面光潔度好，自然形成瓷釉，易于脫膜和清理，提高工效。
4、耐磨，附著力好，可多次重復(fù)使用。
5、適用廣泛，可用于鋼模、木模、竹模等，并適用于蒸養(yǎng)環(huán)境。
6、施工簡單，涂刷一道即可。

二、主要性能：
1、干燥時(shí)間（小時(shí)）25℃：表干＜8，實(shí)干＜24
2、耐磨性（500轉(zhuǎn)加荷500g）＜3mg
3、耐熱飽和Ｃa(OH)2 80℃≥120h，不起泡，不脫落
4、耐鹽水性（3％ＮaCl）≥1個(gè)月，不生銹
三、使用要求：
1、基材必須干燥，使用前要進(jìn)行清除浮塵（銹）、去除油污（蠟）等處理，以提高該漆對基材的粘結(jié)力。
2、該漆施工刷涂為宜。環(huán)境相對濕度30~80%。
3、涂膜厚度應(yīng)適宜，過薄將影響脫模效果，過厚則不經(jīng)濟(jì)。更佳用量12~15m2/Kg。
4、該漆實(shí)干后(約24h)方可進(jìn)行混凝土施工。
5、涂膜重復(fù)使用4~6次后，須去除舊漆膜，方可重新涂布。脫除舊漆膜可使用我們配套脫漆清洗劑（特種脫漆清洗劑，5~10分鐘即可脫除舊漆膜，沖洗、擦凈、晾干即可重新涂布)。
四、施工注意事項(xiàng)
1、本脫模劑容器切忌與水、酸、堿、醇接觸，以免凝固。
2、本脫模劑需密封保存，防止?jié)B水、漏氣，用過的脫模劑不能與未用過的合并，以免變質(zhì)凝固。
3、本脫模劑表干前不得雨水沖淋。
4、環(huán)境溫度低于5℃時(shí)，應(yīng)摻加適量催干劑（摻量為8~10%）。
五、包裝貯存
包裝為紙箱包裝，一箱兩桶，17公斤/桶，密封存放在陰涼干燥處，貯存期1年。
HL-TA清水脫模劑操作方法及施工注意事項(xiàng)
一．簡易操作方法
1.將模板徹底清洗干凈，模板表面不得有混凝土垢、油、水、銹、污垢。如有用脫漆劑一定要特別注意將模板上得脫漆劑成分徹底洗干凈。
2.從桶內(nèi)倒出少許脫模劑，而裝脫模劑的容器不能沾有水分，盡量少倒一些，以免浪費(fèi)。清水脫模劑出現(xiàn)白色，或者變稠，表示已經(jīng)變質(zhì)，從而不能使用，也不可講剩余的清水脫模劑再倒入桶內(nèi)。
3.涂刷要均勻，不得漏刷，否則漏刷的模板會生銹，從而影響脫模漆的效果，并且要控制好厚度，盡量一公斤脫模漆涂刷12-15平方左右。太薄會影響光澤度并影響漆的強(qiáng)度從而沾模。
4.在涂刷時(shí)盡量在早晚天氣不高的情況下涂刷，而且盡量涂刷一次到位，減少來回涂刷的次數(shù)。要注意集中打磨集中涂刷。
5.待漆膜干燥24小時(shí)后可澆筑混凝土，如果在天氣特別干燥的情況下，可在施工周圍地面上灑水，增加空氣中的水分濕度，從而增加清水長效脫模劑的強(qiáng)度。

二．施工注意事項(xiàng)
1． 基底處理注意事項(xiàng)：
清水長效脫模劑涂刷前對基底處理的要求如下：無銹、無油、清潔、干燥：
（1） 無銹：需要去除鋼模板表面的浮銹、焊渣以及其他油漆，除銹時(shí)結(jié)合工地實(shí)際情況一般采用角磨機(jī)配鋼絲球除銹即可，去除浮銹即可，原則上只需要處理一遍，銹蝕嚴(yán)重的可適當(dāng)增加處理次數(shù)。
（2） 無油：需要去除鋼模板表面的機(jī)油、色拉油和其他油漆，除油可采用去污力強(qiáng)的洗潔精。
（3） 清潔：涂刷模板漆前需要保持模板的清潔，表面上的一些浮塵可采用干抹布擦干凈即可。
（4） 干燥：涂刷模板漆前需要保證模板表面的干燥，如果模板表面潮濕，會造成涂刷模漆后起泡以及表面沒有光澤，影響混凝土表面的光潔度。
2． 安裝模板及澆筑混凝土?xí)r注意事項(xiàng)：
（1） 模板堆放時(shí)更好采用木墊塊，吊裝時(shí)盡量減少接觸鋼筋頭，鋼筋頭將模板漆劃傷后可能會影響表面觀感。
（2） 澆筑混凝土?xí)r盡量不要讓振動棒碰到模板漆，否則振動棒會將接觸到的模板漆損壞。
（3） 一旦模板漆造成損壞從而造成局部脫落時(shí)，可采用100目的粗砂紙打磨掉松動的漆臘，然后用模板漆補(bǔ)刷補(bǔ)刷即可。
（4） 吊裝模板前需要將模板表面的浮塵、泥巴等用布擦干凈或用高壓水槍沖洗干凈即可。

4．清水長效脫模劑達(dá)到周轉(zhuǎn)次數(shù)后處理措施：
在正常的條件下，根據(jù)實(shí)踐數(shù)據(jù)，一般周轉(zhuǎn)在3次以上，工地現(xiàn)場保護(hù)好的有的已經(jīng)可以達(dá)到周轉(zhuǎn)4次以上，達(dá)到一定的周轉(zhuǎn)次數(shù)后，脫模劑表面可能已經(jīng)顯得有些粗糙，這樣就需要進(jìn)行脫漆處理，或是采用磨光機(jī)交原有漆膜打掉，切記不能在原有的漆膜上直接進(jìn)行涂刷新的脫模劑，否則周轉(zhuǎn)次數(shù)會有受限制；脫漆劑可以采用我們配套的特種脫漆劑，或者在拆膜的時(shí)候邊拆邊用鏟子鏟。
keyword：長沙脫模劑
文章來源：http://www.lafavorites.net/
