湖南高性能減水劑

湖南高性能減水劑 哪里有賣(mài)

長(zhǎng)沙輝力建材JS型高性能減水劑由聚羧酸系接枝共聚物和多種高分子有機(jī)化合物聚合而成，是目前代表先進(jìn)水平的環(huán)保型混凝土外加劑。本產(chǎn)品表現(xiàn)在混凝土里具有高減水、高增強(qiáng)、 低收縮、塌落度損失小、混凝土和易性好及堿含量和硫酸根含量低，不會(huì)對(duì)混凝土產(chǎn)生堿集料反應(yīng)等特點(diǎn)。

指標(biāo)

性能符合GB8076-2008《混凝土外加劑》。

使用符合GB50119《混凝土外加應(yīng)用技術(shù)規(guī)范》：本產(chǎn)品分為標(biāo)準(zhǔn)型、早強(qiáng)型、緩凝型

符合《科技基101》高速鐵路客運(yùn)專(zhuān)線(xiàn)高性能耐久性砼技術(shù)規(guī)程。
勻質(zhì)性

特性

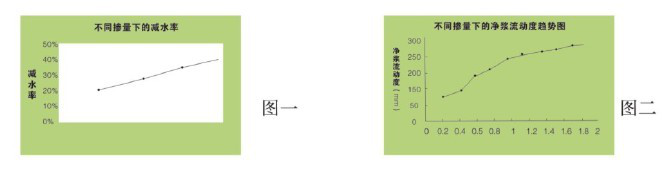

1、HL-JS型早強(qiáng)、高強(qiáng)，適宜的摻量可獲得15-40%以上的減水率，節(jié)約水泥15-25%，能有效降低混凝土水膠比，提高耐久性，減小混凝土徐變形，可用于配置>C80以上的高性能混凝土。（其不同摻量下的砼減水率見(jiàn)圖一）

2、本產(chǎn)品屬弱電解質(zhì)，能與鈣離子形成不穩(wěn)定聚合物鏈，有效控制初凝水化過(guò)程，使塌落度損失減小。本產(chǎn)品屬于綠色環(huán)保產(chǎn)品，無(wú)毒、不燃、無(wú)沉淀期、對(duì)鋼筋無(wú)銹蝕作用。

3、可增加混凝土早期及后期強(qiáng)度，提高施工進(jìn)度，砼7d抗壓強(qiáng)度比>150%，28d抗壓強(qiáng)度比>120%。

4、對(duì)各種水泥具有良好的適應(yīng)性，可提高混凝土運(yùn)輸時(shí)間，顯著減少塌落度損失，保存90min基本無(wú)損失。

5、適當(dāng)?shù)耐扑]量范圍為0.8-2.5%，可根據(jù)具體工程和用戶(hù)的需要調(diào)整摻量，針對(duì)具體的水泥及配合比外加劑摻量還應(yīng)通過(guò)試驗(yàn)確定。（當(dāng)砼水灰比為0.29時(shí)不同摻量下的凈漿流動(dòng)度如圖二。）

使用方法

1、將核定摻量的外加劑加入計(jì)量好的水中或同時(shí)加入砼攪拌機(jī)中，為保證攪拌效果，每次攪拌時(shí)間不少于60S使用前請(qǐng)進(jìn)行砼的試配實(shí)驗(yàn)。

2、本產(chǎn)品根據(jù)工程實(shí)際需要及施工氣候等分為標(biāo)準(zhǔn)型、早強(qiáng)型、緩凝型。

3、標(biāo)準(zhǔn)型對(duì)砼凝結(jié)時(shí)間基本無(wú)影響。

4、早強(qiáng)型對(duì)砼凝結(jié)時(shí)間一般提早1-4h不等，也可根據(jù)客戶(hù)要求做調(diào)整，早強(qiáng)型一般用于溫度較低的施工環(huán)境，或者用于需提高早期強(qiáng)度等，能提高模板周轉(zhuǎn)率，但后期強(qiáng)度不會(huì)弱低于標(biāo)準(zhǔn)型和緩凝型的。

5、緩凝型對(duì)砼凝結(jié)時(shí)間能緩凝1h-6h小時(shí)不等，也可根據(jù)用戶(hù)要求做調(diào)整，緩凝型一般用于溫度較高的施工環(huán)境，或者用于運(yùn)輸距離較遠(yuǎn)或較大體積砼，能推遲砼溫峰出現(xiàn)，降低砼溫度應(yīng)力，提高砼抗裂性能。

使用范圍

1、適用于各種工業(yè)、民用及建筑、水利、港口、交通、市政、機(jī)場(chǎng)跑道、碼頭等工程中的預(yù)拌、現(xiàn)澆混凝土、鋼筋混凝土、預(yù)應(yīng)力鋼筋混凝土。

2、特別適應(yīng)于商品混凝土及泵送混凝土。

3、可配置高強(qiáng)、超高強(qiáng)、高滲透、早強(qiáng)、自流平及鋼纖維等特種混凝土。

包裝

本產(chǎn)品液體包裝規(guī)格為桶裝200kg-1000kg或槽車(chē)運(yùn)裝。

貯存

本產(chǎn)品貯存于陰涼干燥的地方，防止陽(yáng)光暴曬，保質(zhì)期為半年，超期須經(jīng)砼試驗(yàn)試配后方可繼續(xù)使用。

注意事項(xiàng)

1、要嚴(yán)格控制砼的拌合用水量，注意砂、石水份變化的影響。

2、摻合本品的砼好采用機(jī)械攪拌，若人工攪拌，應(yīng)適當(dāng)延長(zhǎng)攪拌時(shí)間，并稀釋后摻入。

3、摻入本品的振搗方法與普通砼要求相同，當(dāng)砼坍落度較大時(shí)，應(yīng)注意振搗時(shí)間不宜過(guò)長(zhǎng)，防止分層離析。

4、摻本品砼的運(yùn)輸、澆筑方法與普通砼相同，施工時(shí)應(yīng)盡可能縮短從出料到澆筑的時(shí)間，以減少坍落度損失。

5、本產(chǎn)品無(wú)毒、不燃、無(wú)腐蝕性。

6、為保證得到佳的效果，建議用戶(hù)在使用本產(chǎn)品或改變水泥品種時(shí)，根據(jù)工程需要及具體要求，參照產(chǎn)品說(shuō)明書(shū)對(duì)減水劑摻量、摻加方法及攪拌時(shí)間等進(jìn)行必要的混凝土試配過(guò)程。在施工過(guò)程中應(yīng)嚴(yán)格控制好摻量及拌合水的用量，采用多孔骨料時(shí)，宜先加水?dāng)嚢柙偌訙p水劑。
